静态路由原理和实验
一、静态路由的原理
1、路由
从源主机到目标主机的转发过程

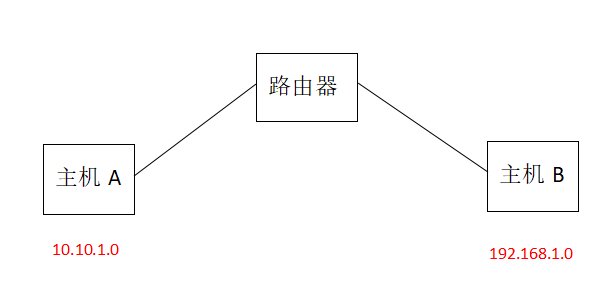

其中主机A位源主机,主机B为目标主机,其中路由器是能够将数据包转发到正确的目的地,并再转发过程中选择最佳路径的设备。
2、路由器的工作原理
根据路由表转发数据,其中路由表中包含网段和接口。
3、路由表
(1)路由器中维护的路由条目的集合
(2)路由器根据路由表做路径选择
4、路由表的形成
(1)直连网段
与路由器直接连接的网段,需要配置IP地址,端口的状态,形成直连路由。
(2)非直连网段
对于非直连的网段,需要设置静态路由或者动态路由,将网段添加到路由表中。
5、静态路由
由管理员手工配置的,是单项的,缺乏灵活性

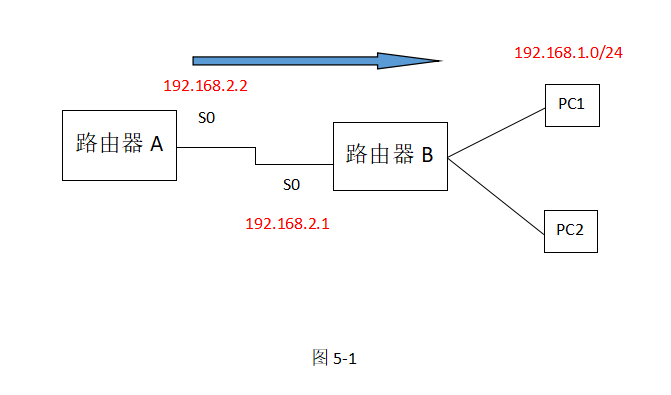

对于图5-1中,路由器A要想将数据发给目的地为192.168.1.0网段,需将数据包转发给路由器B的S0接口,然后再通过路由器B发送给客户机。
注:配置静态路由宗旨:缺什么加什么
6、默认路由
当路由器再路由表中找不到目标网络的路由条目时,路由器把请求转发到默认路由接口。

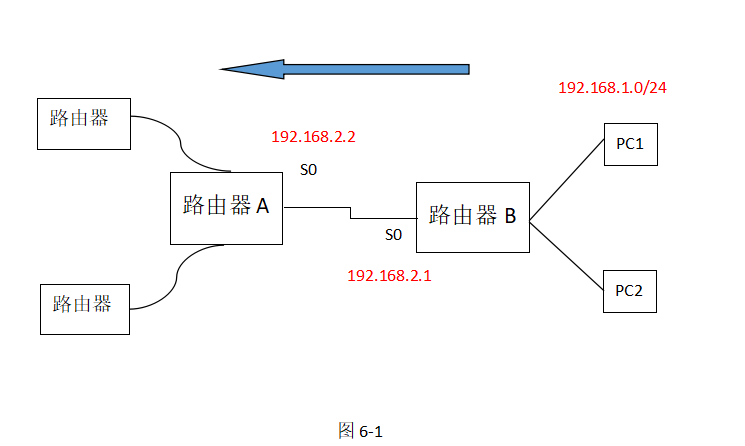

如图6-1所示,对于目的地为庞大的地址集合时,可将数据包统一转发给路由器A的S0接口,然后路由器A再转发给其他路由器。
二、静态路由实验
1、实验任务
通过配置静态路由来实现不同网段的数据转发。
2、实验设备
PC 4台
server服务器 1台
switch_2960:2台
Router路由器:3台
直连线、交叉线

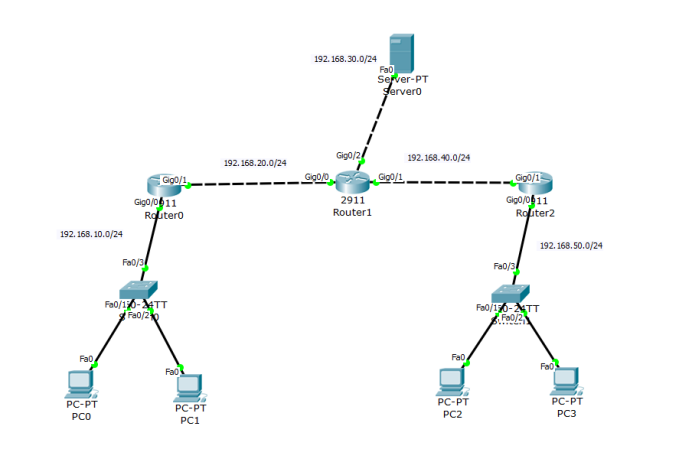

3、实验拓扑图
4、实验配置

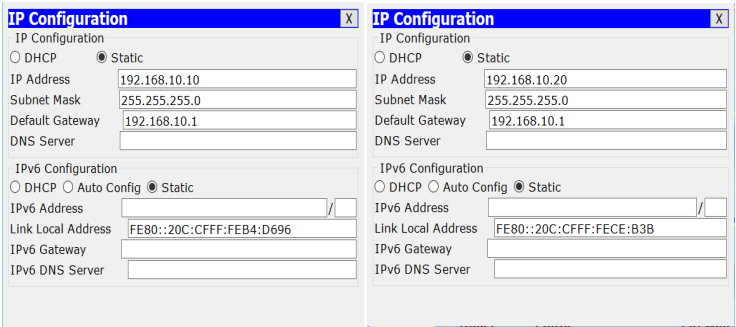

PC0、PC1

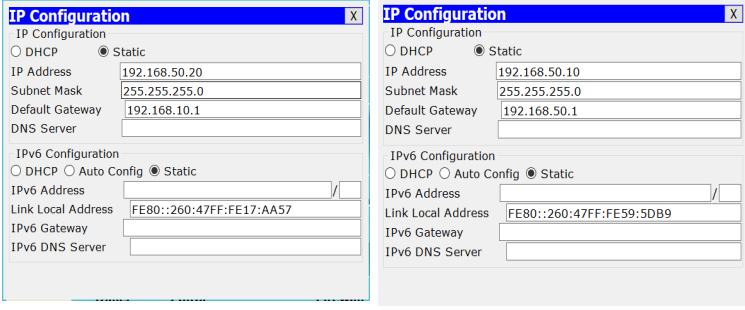

PC2、PC3

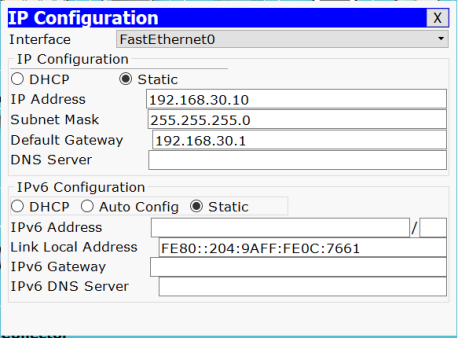

Server0(服务器)
Router0
enable 进入特权模式一般简写(en)
conf t 进入全局配置模式
int g0/0 进入接口模式
ip add 192.168.10.1 255.255.255.0 配置g0/0的IP地址
no shut 打开端口
exit
int g0/1
ip add 192.168.20.1 255.255.255.0 配置g0/1的IP地址
no shut
exit
ip route 192.168.30.0 255.255.255.0 192.168.20.2 添加非直连网段的静态路由
ip route 192.168.40.0 255.255.255.0 192.168.20.2
ip route 192.168.50.0 255.255.255.0 192.168.20.2
end

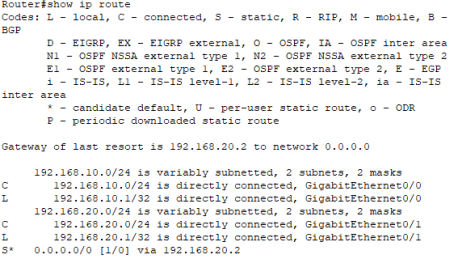

show ip route
Router1
en
conf t
int g0/0
ip add 192.168.20.2 255.255.255.0
no shut
exit
int g0/1
ip add 192.168.40.1 255.255.255.0
no shut
int g0/2
ip add 192.168.30.1 255.255.255.0
no shut
exit
ip route 192.168.10.0 255.255.255.0 192.168.20.1
ip route 192.168.50.0 255.255.255.0 192.168.40.2
end
show ip route
Router2
en
conf t
int g0/0
ip add 192.168.50.1 255.255.255.0
no shut
exit
int g0/1
ip add 192.168.40.2 255.255.255.0
no shut
exit
ip route 192.168.10.0 255.255.255.0 192.168.40.1
ip route 192.168.20.0 255.255.255.0 192.168.40.1
ip route 192.168.30.0 255.255.255.0 192.168.40.1
end
show ip route
5、实验结果

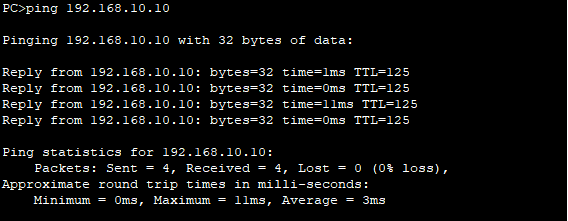

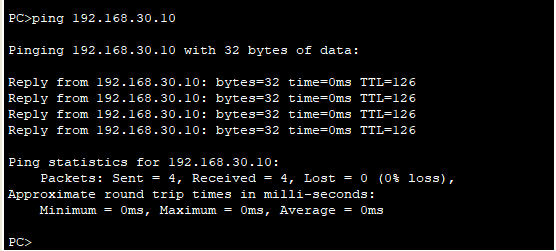

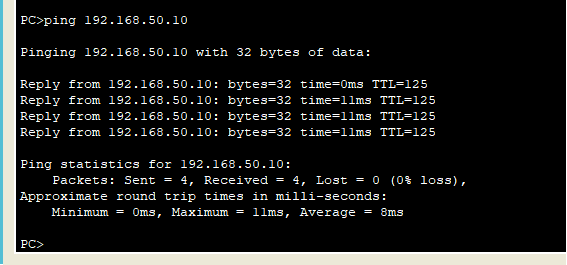

192.168.10.0/24网段的PC、服务器、192.168.50.0/24网段的PC相互验证
三、设置默认路由

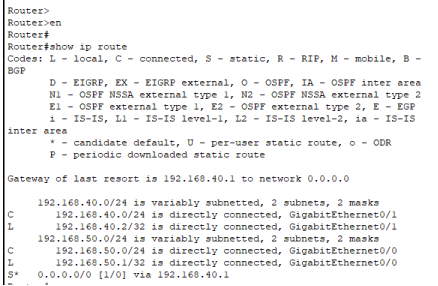

1、实验配置如上图
不同的Router0和Router2再途中作为出口路由并且路由器的吓一跳唯一,可以直接设置默认路由,只需要在Router0的全局模式下面输入ip route 0.0.0.0 0.0.0.0 192.168.20.2,在Router2的全局模式下面输入ip route 0.0.0.0 0.0.0.0 192.168.40.1。这样就能实现不同网段的数据的转发。
注:Router1之所以不能设置默认路是因为该路由器对应的下一跳不唯一,分别是192.168.20.1和192.168.40.2。
Router0
Router2
2、实验结果
与上图结果相同,仍然能够实现不通过网段的数据转发。
